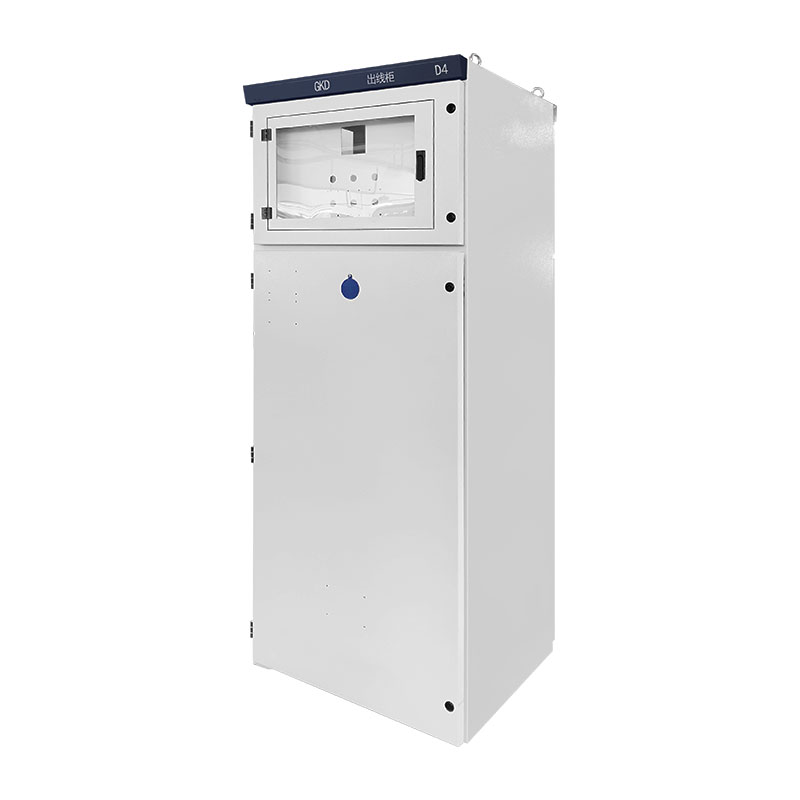

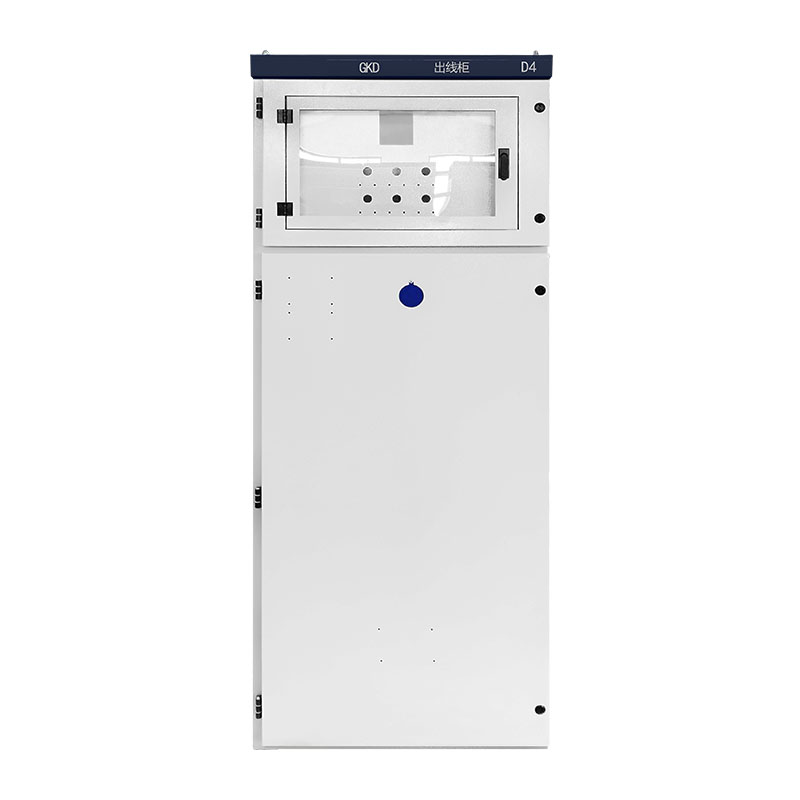

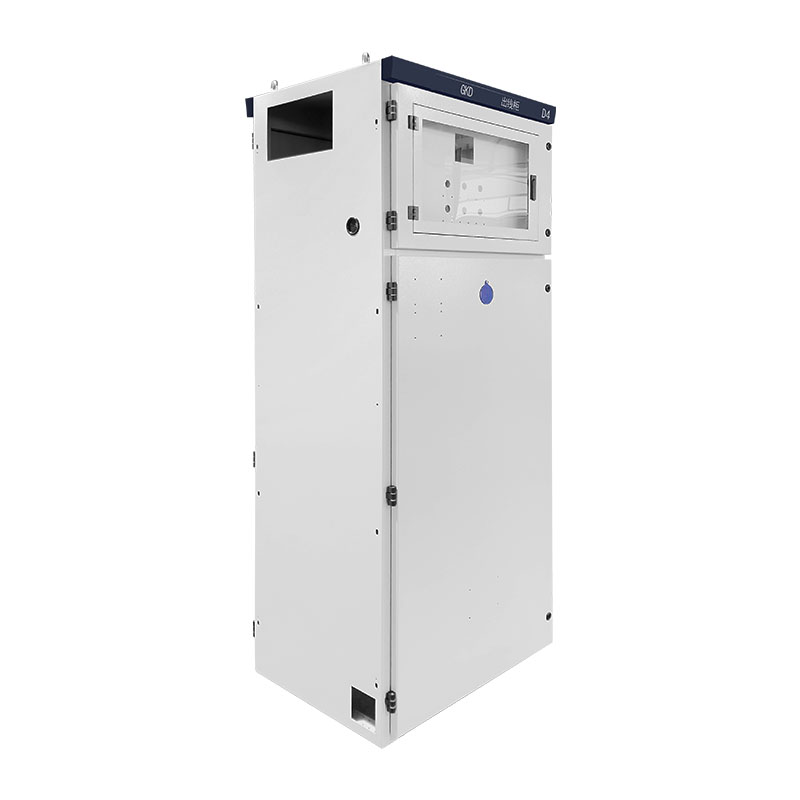

GKD矿用一般型低压焊接型柜体

产品概述：

      GKD 矿用一般型低压开关柜（以下简称开关柜），标识为：(KA)，适用手煤矿无瓦斯、无粉尘、无爆炸性危险场所及非煤矿山等其它
类似的矿井下场所的供电系统中。作为交流 50Hz、电压为 114oV、660V、380V 井下车场、中央控制室、总进风巷道场所，三相三线供电
系统的动力及 127V 的照明回路用，本开关柜同样也适用于地面发电厂、变电站和治金、化工等供电，三相三线制，三相四线制 1140vV、
660V,380V、127V 配电系統中。本产品符合 GB/T12173 《矿用一般型电气设备》，GB/厂 7251.1《低压成套开关设备》 等标准。

环境要求：

    1. 海拔高度不超过 2000m;
    2. 周围环境温度不高千 +40°C，不低于 -5°C；
    3.周围环境相对湿度不大于 95%(+25°C时)；
    4. 在无剧烈振动及冲击的地方，垂直面的倾斜度不超过5°，
    5. 在周国介质中无足以损坏金属和绝缘的气体、蒸汽或尘埃的环境中;
    6. 在煤矿井下无瓦斯、无粉尘爆炸危险的场所。
注：用户有特殊要求时可与制造厂协商解决。

产品特点：

    1. 开关柜主柜架采用冷轧钢板 （或不锈钢板）折弯后，部分焊接组装而成，左右安装梁采用带有固定模数 (20mm）安装孔的钢柱与主骨架
拼装焊接，整体结构：具有机械强度高，无变形，安装精度高，便于批量安装的特点。
   2.柜体前后双开门，门上有锁，前门内装有保护面板、计量室安花计量仪表和指示灯。开关柜内主母线置于柜体上部，用阻燃高强度绝缘
母线夹固定。电气元件安装于柜内的安装染上，有螺栓紧固。上下左右可以自由调整，安装方便灵活。
   3.开关柜门采用橡胶海绵条密封，实现门与柜体之间的密封要求，防护等级为 IP54。
   4. 开关柜可以从柜前操作，柜前后都可以安装检修。
   5. 开关柜可单独使用，也可以组拼装成排列使用。（可代替 GGD、 GCS. RMNS 等普通开关柜）
   6.开关柜的电缆引入装置，能根据电缆的粗细任意开口，并有方便总接地的螺栓。
   7.可加装矿用漏电保护装置和选择性漏电保护装置配套使用。
