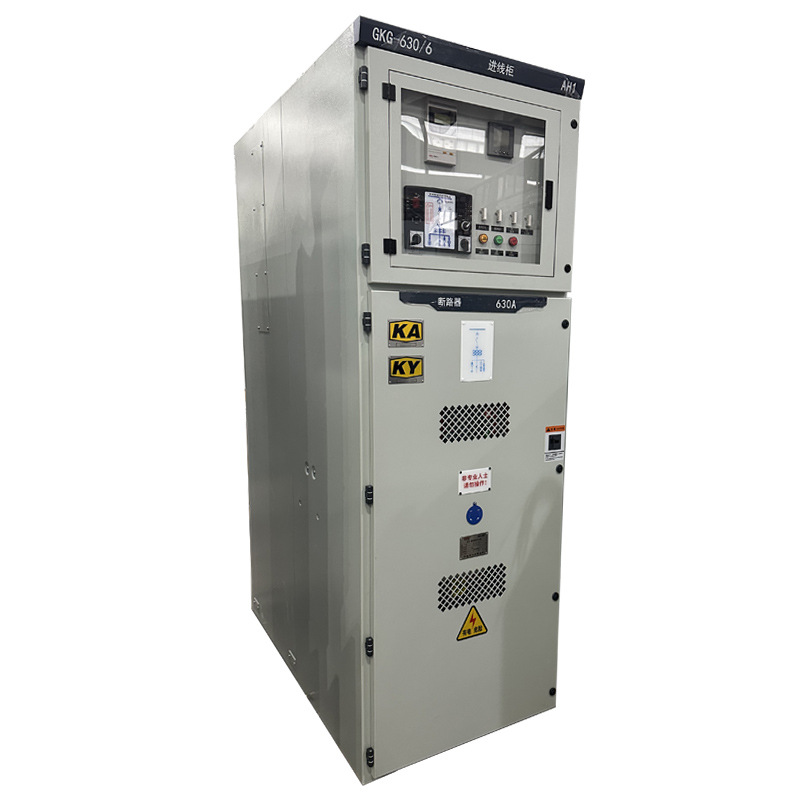

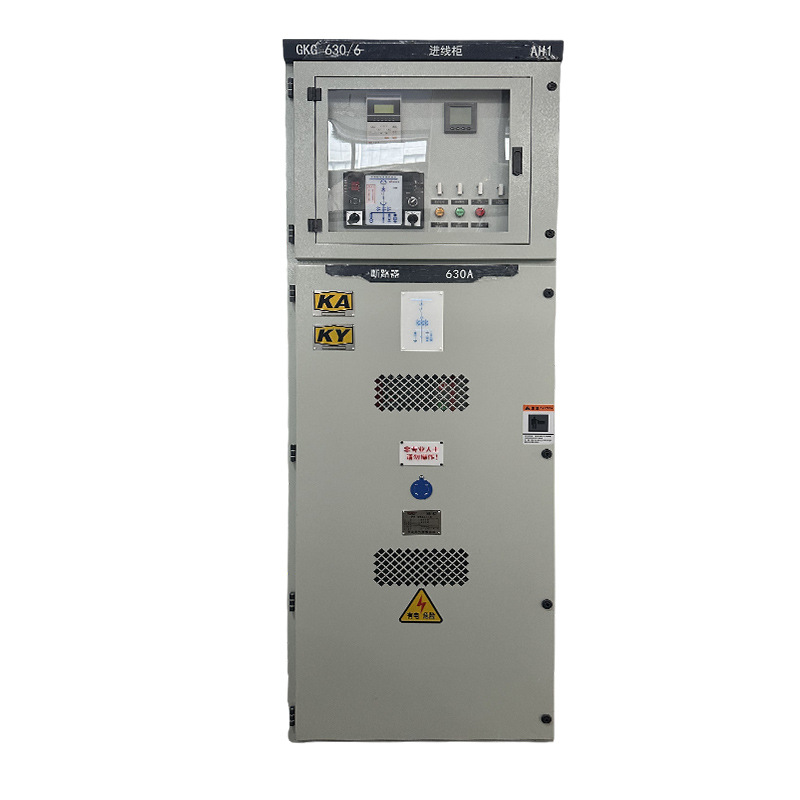

GKG矿用一般型高压焊接型柜体

产品概述：

      GKG 型矿用一般型高压真空开关柜（以下简称开关柜），标识为：(KA)，适用于煤矿无瓦斯、无粉尘、无爆炸性危险场所及非煤
矿山等其它类似的矿井下中央控制室、井底停车场总通风道和主要通风道配电明室外的供电系統中，作为三相交流 5OHz 电压 3.3kV、6kV
或 10kV 电气设备的配电保护和控制之用，亦可经软起动或直接起动井下风机及高压水泵电机等。本开关柜同样适用子地面变电站、冶金
和化工等电力系统。
     本产品符合 GB/T 12173 《矿用一般型电气设备》GB 3906《3.6-40.5kV 交流金展封闭开关设备》 等标准。

环境要求：

    1.安装高度不超过海拔 1000m;
    2.环境温度：
    3. 周围空气相对湿度不大于 95%（在25°c 时）
    4. 在煤矿井下无瓦斯、无粉尘爆炸危险的场所；
    5. 在无剧烈爆动和冲击的地方；
    6. 在无腐蚀金属和破坏绝缘的气体及蒸气的环境中。
注：用户如有特殊要求时可向本公司进行技术咨询。

产品特点:

      1.开关柜柜体采用冷轧钢板或（不锈钢板）焊接而成。
      2.开关柜采用上下二层相对独立的柜体结构，每层相当于一台哲通型开关柜，共分为上电缆室，下电锁室，上手车室，下手车室和母线室，
母线从柜后中部横穿为上下二层供电，上下二层均为下电缆孔出线，方便用户接线。
      3.开关柜由固定的柜体和可抽出部件两大部件组成：断路器采用手招式结构：可配用vS1 及进口 VD4 真空断路器。更换或检修断路器简便，
操作顺序符合 “五防要求”，手车互换性强。
      4.所有一次绝缘件均采用 SMC 高绝缘性能粉末一次压铸而成，在保证可靠的绝缘性能上又保证了机械强度。
      5. 本开关柜的显著特点是：体积是同类产品中最小的，安装运输方便。可代替普通 KYN28开关柜，节约基建投资，同时可节省使用空间。
      6. 保护功能、齐全、灵活，按不同的负载可配置短路、过流、漏电、绝缘监视、欠压及过电压保护，保护元件选用电子一体化綜合保护，
还可选用具有四遥(溫测、過信、遥控、遇调）功能的微机综合自动化保护装置，通过通讯网络将所有信息实时发送至上级监控或调度系统
实现电网运行状态自动控制。
